行业方案

家用电器装配流水线解决方案
2010-11-14

一、概述:
该类生产装配流水线采用DQ912铝合金型材作导轨,以三倍速链条为传输介质,电动、气动控制相结合,整体运行处于相对自由节拍状态,广泛应用于电视机、显示器、仪器仪表、空调、燃气灶具,碎纸机等产品的生产装配、调试及检测作业。同时可与提升机悬挂线、自动搬运机械手组成立体交叉的循环生产系统
二、详细说明:
1.线体形式:两对面装配,自动节拍,工装板自动返回,钢铝型材结构(铝型材为912工业型材),水平面双流道闭环运行,四角顶升平移过渡,该生产线采用欧姆龙PLC控制。
2.线体长度可按需所定
3.线体工作面高度750mm.
4.线体单排宽:约0.6M.工装板尺寸:(600*550*20)mm(材料为&=18层压板,上贴S3mm耐磨橡皮,四周为T型橡皮包边)。可定做各种非标规格
5.线体每工位配置: 1.配脚踏板一块,脚踏阀一只. 2.气源供应接口一只.3.阻挡器一只.4. 每工位配工具箱(450*300*280)一只,并配有220V电源插座32只.5.工装板一张
6.全线设动力系统二组,涨紧二组。传动速度:线速度为驱动3m/min,工装板输送速度为7m/min定速.也可按需要定制可变速的. 电机功率:1.5KW
7.线体材料:线体架采用30*40*2矩形管,线体钣材为冷轧板。动力架采用50*50*5角钢.
8.备注说明:以上各项尺寸可根据工件装配时的实际需要作变动。可定做特殊规格,也可定做水平面三流道闭环运行
9.生产线合理使用的关键是:要求每个工位的工艺安排操作时间基本相同,这样可使全线的效率最高,同时线体的运行速度和节拍运行、停止时间要根据工人熟练程度进行调节。

案例图片

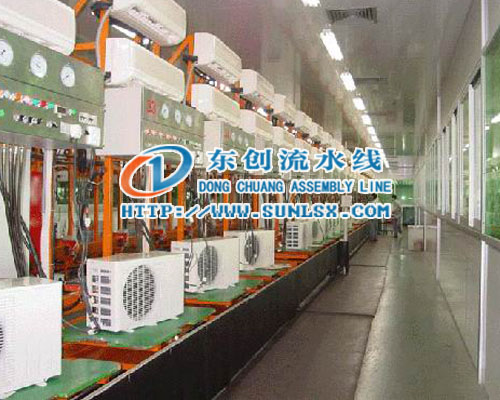

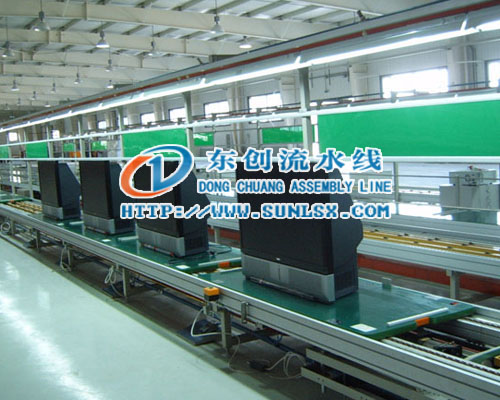

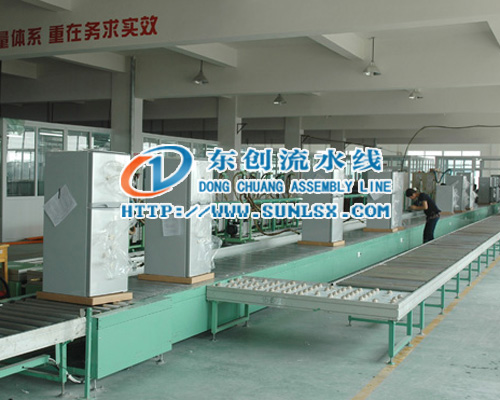

冰箱装配线 空调装配线 彩电装配线

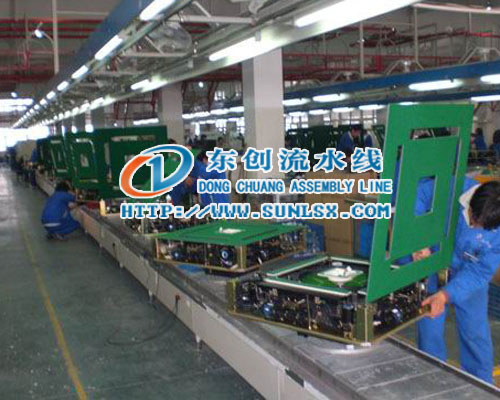

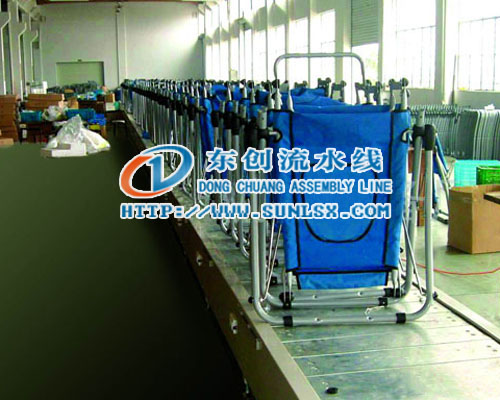

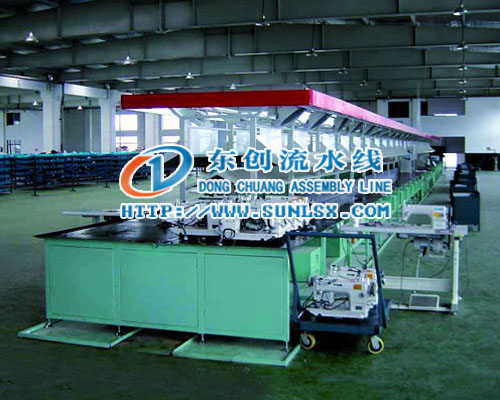

缝纫机装配线 保健椅装配线 麻将机装配线
